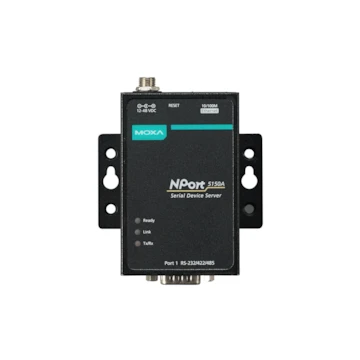

NPort-5150A

1-port advanced RS-232/422/485 serial device server

Bijzondere eigenschappen

RoHS, CRoHS, WEEE
Built-in WDT
1 x RS-232/422/485
Power consumption of only 1 W
Fast 3-step web-based configuration
Surge protection for serial, Ethernet, and power
COM port grouping and UDP multicast applications
Screw-type power connectors for secure installation
Real COM/TTY drivers for Windows and Linux
Standard TCP/IP interface and versatile TCP and UDP operation modes
Connects up to 8 TCP hosts

Technische specificaties

10/100BaseT(X) Ports (RJ45 connector) 1
Magnetic Isolation Protection 1.5 kV (built-in)

Filter IGMP v1/v2
Configuration Options Windows Utility, Serial Console, Telnet Console, Web Console (HTTP/HTTPS)
Management DHCP Client, ARP, BOOTP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP
Windows Real COM Drivers Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Linux Real TTY Drivers Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x
Fixed TTY Drivers SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Android API Android 3.1.x and later
MIB RFC1213, RFC1317

Terminator for RS-485 120 ohms
Connector DB9 male
No. of Ports 1
Serial Standards RS-232, RS-422, RS-485
Operation Modes Disabled, Ethernet Modem, Pair Connection, Real COM, Reverse Telnet, RFC2217, TCP Client, TCP Server, UDP
Baudrate Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k
Data Bits 5, 6, 7, 8
Stop Bits 1, 1.5, 2
Parity None, Even, Odd, Space, Mark
Flow Control RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF
Pull High/Low Resistor for RS-485 1 kilo-ohm, 150 kilo-ohms
RS-485 Data Direction Control ADDC® (automatic data direction control)

RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w Data+, Data-, GND

Power Parameters

Input Current 92.4 mA @ 12 VDC
Input Voltage 12 to 48 VDC
No. of Power Inputs 1
Source of Input Power Power input jack

Physical Characteristics

Housing Metal
Dimensions (with ears) 75.2 x 80 x 22 mm (2.96 x 3.15 x 0.87 in)
Dimensions (without ears) 52 x 80 x 22 mm (2.05 x 3.15 x 0.87 in)
Weight 340 g (0.75 lb)
Installation Desktop, DIN-rail mounting (with optional kit), Wall mounting

Environmental Limits

Operating Temperature 0 to 60°C (32 to 140°F)
Storage Temperature (package included) -40 to 75°C (-40 to 167°F)
Ambient Relative Humidity 5 to 95% (non-condensing)

Standards and Certifications

EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 0.5 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
Safety UL 60950-1

MTBF

Time 2,231,530 hrs
Standards Telcordia (Bellcore) Standard TR/SR
